СНиП 2.04.05-91 (Приложение 23) Значение коэффициента К. характеризующего уменьшение концентрации вредных веществ в струе от источника малой мощности
Климат контроль
СНиП 2.04.05-91*
ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ
ПРИЛОЖЕНИЕ 23
Обязательное

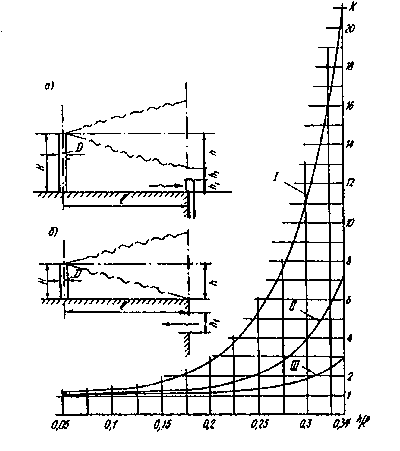

a - расположение источника над зоной всасывания наружного воздуха приемным устройством (высота трубы источника Н =2h1 + h);
б - то же, над кровлей здания (высота трубы источника Н = h);
h - расстояние по вертикали, м, горизонтальной оси струи:
h1 - высота отверстия для приема наружного воздуха, м;
l - расстояние между устьем источника и приемным устройством для наружного воздуха, м;
I - кривая для определения К, если источник и приемное устройство находятся вне зоны аэродинамической тени;
II - кривая для определения К, если источник находится в зоне аэродинамической тени, а приемное устройство - вне тени;
III - кривая для определения К, если источник и приемное устройство находятся в зоне аэродинамической тени. |
|
 |
|
