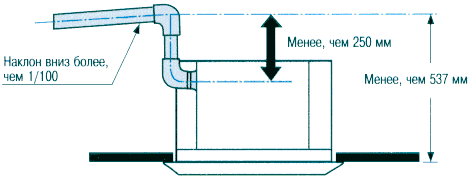

Встроенный дренажный насос
Номинальные условия
Охлаждение: температура воздуха в помещении 27 С по "сухому" термометру и 19 С по "влажному" термометру, температура наружного воздуха 35 С по "сухому" термометру
Обогрев: температура воздуха в помещении 20 С по "сухому" термометру, температура наружного воздуха 7 С по "сухому" термометру и 6 С по "влажному" термометру.

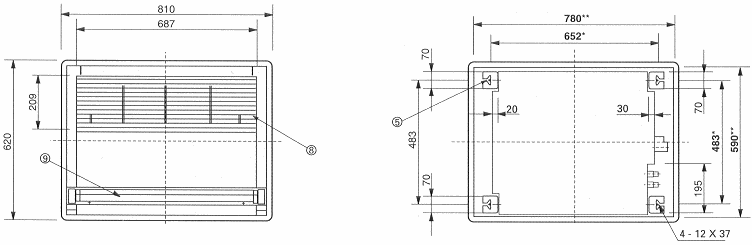

(*:Расстояние между болтами подвески)
(**:Для отверстия в потолке)

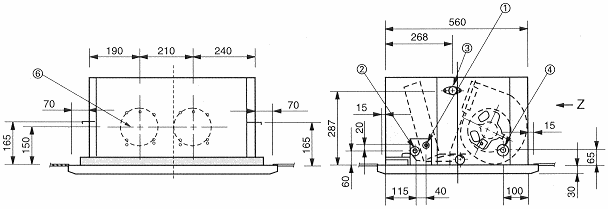

1. Линия с жидким хладагентом (Ø9.52)
2. Линия газообразного хладагента (Ø12.7)
3. Дренажный штуцер (25А. наружный диаметр 32мм)
4. Вход линии электропитания
5. Отверстие для подвески (4-15X30)
6. Для раздаточного воздуховода (2-Ø150)

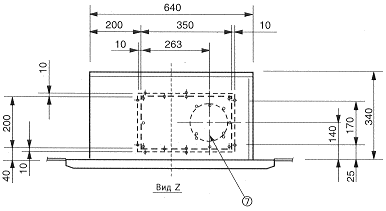

7. Для входа свежего воздуха (Ø125)
8. Воздухозаборная решетка
9. Раздаточное отверстие
|
